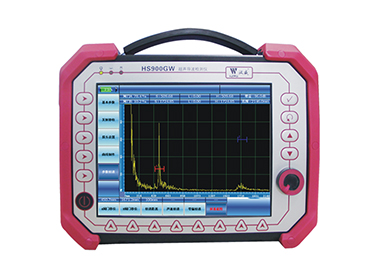

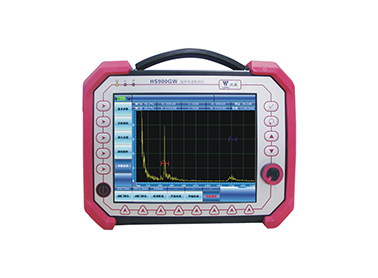

HS 900GW型超聲導波檢測儀

產品概述◆ HS 900GW基于壓電效應，帶有合適角度楔塊的接觸式超聲斜射單晶探頭在金屬構件中產生超聲導波，適用于管、棒、板等材料的快速檢測。導波檢測傳輸距離長，檢測精度高、衰減小、效率高、成本低
功能特點◆ 便攜集成設計，重量僅2.3kg
◆ 發射壓電：800v±10%
◆ 全新流程化操作模式，易學易用
◆ 多種視圖顯示，a+b；圖像更直觀

咨詢熱線：13761118001

產品介紹149

產品概述

◆ HS900GW基于壓電效應，帶有合適角度楔塊的接觸式超聲斜射單晶探頭在金屬構件中產生超聲導波，適用于管、棒、板等材料的快速檢測。導波檢測傳輸距離長，檢測精度高、衰減小、效率高、成本低

功能特點

◆ 便攜集成設計，重量僅2.3KG

◆ 發射壓電：800V±10%

◆ 全新流程化操作模式，易學易用

◆ 多種視圖顯示，A+B；圖像更直觀

◆ 專用導波探頭結合拉線編碼器使用，檢測精度好，效率高

技術參數

發射及接收器性能指標
發射脈沖類型	負脈沖方波；
發射脈沖寬度	200ns – 5000ns連續可調（調節步進10ns）；
發射脈沖幅度	-800V±10%（最高）
重復頻率	<= 100Hz；
發射阻抗	200Ω、500Ω；
工作方式	自發自收、一發一收；
接收器帶寬	0.05-2MHz；
衰減器精度	每20dB衰減誤差≤1dB；每60dB衰減誤差≤2dB；
增益/步進	110dB/0.1、2.0、6.0dB；
垂直線性誤差	≤4%；
水平線性誤差	≤0.1%；
等效輸入噪音	≤80nV/√HZ；
動態范圍	≥30dB；
檢波方式	正、負檢波，全檢波，射頻波；

儀器參數
外觀尺寸	250×180×75（mm）；
重量	2.7Kg（帶電池）；
屏幕尺寸	8.4英寸；
屏幕參數	24位真彩色；
屏幕分辨率	800X600；
數據存儲	64GB；
外部接口	USB2.0×2； VGA×1；編碼器接口：2個；報警器：1個；
電池	容量：11.1V －10AH；續航時間：≥6小時；
供電方式	AC220/DC15V/Bat11.1V；
工作溫度	0℃ - 45℃
存放溫度	0℃ - 50℃（含電池）

應用

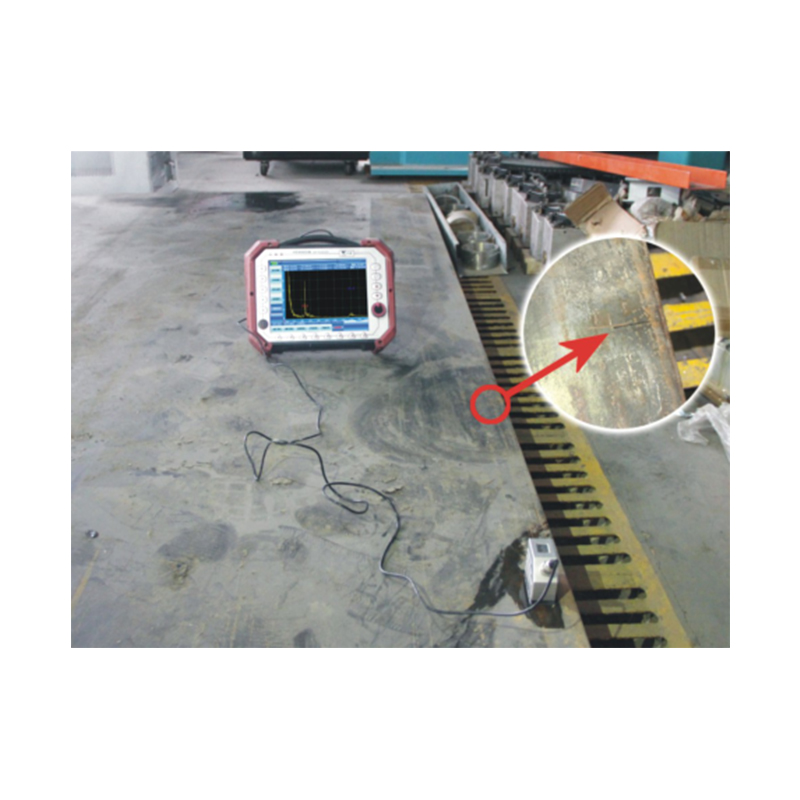

◆ 鍋爐壓力容器、石油化工、鋼板鋼管制造等
